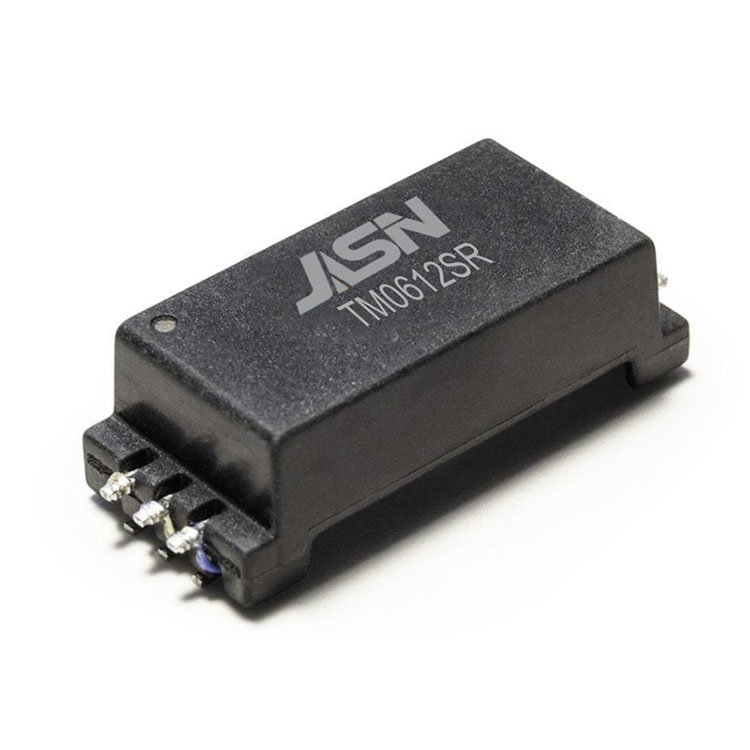

Siqnal BMS Transformatoru

OCL:

150uH ~ 450uH. @100KHz/0.1V (-40C ilə +125C)

Hi-Pot:

8000VDC 1mA 2Sec

Dönmə nisbəti:

1:1±2%

Sızma endüktansı::

0.5uH Maks. @100KHz/0.1V

DCR:

0.45ohm Maks. @Transformator tərəfi

0,80ohm Maks.@CM boğulma tərəfi

Daxiletmə itkisi:

-1.2dB Maks. 4MHz

Qaytarma itkisi:

-6dB Min @4MHz (Z out= 100Ω)

CMRR:

-50dB Tip @1- 100MHz

Dizayn tikinti:

IEC62477-1,IEC60664- 1.IEC62368-1 uyğun olaraq gücləndirilmiş izolyasiya;

1500VDC-ə qədər iş gərginliyi; Sürünmə məsafəsi>15mm, Təmizlik məsafəsi>14mm.

Çirklənmə Dərəcəsi Ⅱ,Material qrupu CTI Ⅰ;Həddindən artıq gərginlik kateqoriyası Ⅲ,dəniz səviyyəsindən 2km-ə qədər.UL gözləyir.
